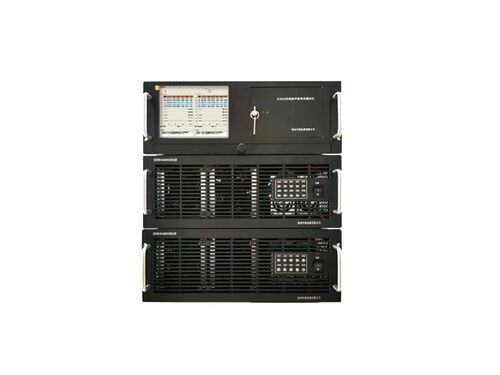

ZC5810多路揚聲器壽命測試儀將原先的MCU控制改為了工控機，為實現即時通信，遠程操控，等智能化操作提供了基礎。這是一款多通道、多功能功率試驗設備，用戶可以將測試信號存入電腦，經由專業聲卡播放，其穩定性比之前MP3和SD卡都大大提升。保證功率放大后的信號各參數與原信號能保持一致。每一路輸出都有單獨的測量系統，能實時測量每一路的實際電壓，電流，阻抗，直流電阻，溫升，產品狀態等數據。本產品的大亮眼點在于數據的存儲與處理，保存各項數據齊全，更方便試驗后對產品的分析。
適用于大功率汽車喇叭等8Ω/32W，4Ω/50W
|
型號 |
ZC5810-20 |
|
|
大可接入路數 |
20 路，分兩組，通道 1~10為一組，通道 11~20 為另一組，各組試驗參數（包括信號類型）可獨立設置。每通道電壓可自動校正。 |
|
|
老化試驗時間 |
0000：00：00~9999：59：59，大為9999h，可任意設定 |
|
|
監測方式 |
20 路同時監控，自動記錄并顯示 |
|
|
狀態判斷 |
開路，短路或阻抗過低 |
|
|
故障警告 |
屏幕上顯示有故障通道位置 |
|
|
人機界面 |
工控機控制，鍵鼠輸入 |
|
|
正弦波信號發生器 |
內置正弦波發生器 |
|
|
測試頻率范圍 |
20Hz ～ 20000Hz |
|
|
功放輸出的頻率準確度 |
±0.5% |
|
|
頻率穩定性 |
優于60ppm |
|
|
總諧波失真（THD） |
≤0.5% @ 1k正弦 |
|
|
可選擇掃頻方式 |
線性、對數 |
|
| 音頻信號源格式 |
MP3、WMA、WAV等（通過播放器也可flac等格式） |
|
|
功率放大器 |
||
|
每路大輸出功率 |
8Ω/32W，4Ω/50W |
|
|
大總輸出功率 |
600W*2（M10*2） |
|
|
頻率響應 |
20Hz~20，000Hz（±0.25dB） |
|
|
負載阻抗 |
4Ω~120Ω |
|
|
大測試電流 |
≤8Ω/2A，4Ω/3.5A |
|
|
輸出電壓范圍 |
0.100V--20V（調節精度為0.001V） |
|
|
儀器接口 |
USB和網絡接口 |
|
|
新增功能 |
||
|
電壓自動校正 |
精度≤5% |
|
|
真有效值測量電壓 |
精度≤5% |
|
|
溫升測量 |
范圍0~200°C，精度≤5%±1°C |
|
|
高品質音源輸出 |
聲卡播放音源 |
|
|
實時參數存儲 |
實時電壓，電流，阻值，溫度（txt格式快1s保存一次整組數據，excel格式快6s保存一次整組數據） |
|
|
噪聲發生器 |
20Hz~20kHz可調帶通濾波 |
|
|
外觀尺寸 |
450mm*190mm*570mm |
|
|
凈重 |
20kg |
|
|
型號 |
ZC5810-20 |
|
|
最大可接入路數 |
20 路，分兩組，通道 1~10為一組，通道 11~20 為另一組，各組試驗參數（包括信號類型）可獨立設置。每通道電壓可自動校正。 |
|
|
老化試驗時間 |
0000：00：00~9999：59：59，最大為9999h，可任意設定 |
|
|
監測方式 |
20 路同時監控，自動記錄并顯示 |
|
|
狀態判斷 |
開路，短路或阻抗過低 |
|
|
故障警告 |
屏幕上顯示有故障通道位置 |
|
|
人機界面 |
工控機控制，鍵鼠輸入 |
|
|
正弦波信號發生器 |
內置正弦波發生器 |
|
|
測試頻率范圍 |
20Hz ～ 20000Hz |
|
|
功放輸出的頻率準確度 |
±0.5% |
|
|
頻率穩定性 |
優于60ppm |
|
|
總諧波失真（THD） |
≤0.5% @ 1k正弦 |
|
|
可選擇掃頻方式 |
線性、對數 |
|
| 音頻信號源格式 |
MP3、WMA、WAV等（通過播放器也可flac等格式） |
|
|
功率放大器 |
||
|
每路最大輸出功率 |
8Ω/32W，4Ω/50W |
|
|
最大總輸出功率 |
600W*2（M10*2） |
|
|
頻率響應 |
20Hz~20，000Hz（±0.25dB） |
|
|
負載阻抗 |
4Ω~120Ω |
|
|
最大測試電流 |
≤8Ω/2A，4Ω/3.5A |
|
|
輸出電壓范圍 |
0.100V--20V（調節精度為0.001V） |
|
|
儀器接口 |
USB和網絡接口 |
|
|
新增功能 |
||
|
電壓自動校正 |
精度≤5% |
|
|
真有效值測量電壓 |
精度≤5% |
|
|
溫升測量 |
范圍0~200°C，精度≤5%±1°C |
|
|
高品質音源輸出 |
聲卡播放音源 |
|
|
實時參數存儲 |
實時電壓，電流，阻值，溫度（txt格式最快1s保存一次整組數據，excel格式最快6s保存一次整組數據） |
|
|
噪聲發生器 |
20Hz~20kHz可調帶通濾波 |
|
|
外觀尺寸 |
450mm*190mm*570mm |
|
|
凈重 |
20kg |
|
