ZC2516/ZC2516A/ZC2516B型低電阻測試儀

Model：ZC2516/ZC2516A/ZC2516B
Brand：中策
Price：￥
Describe：

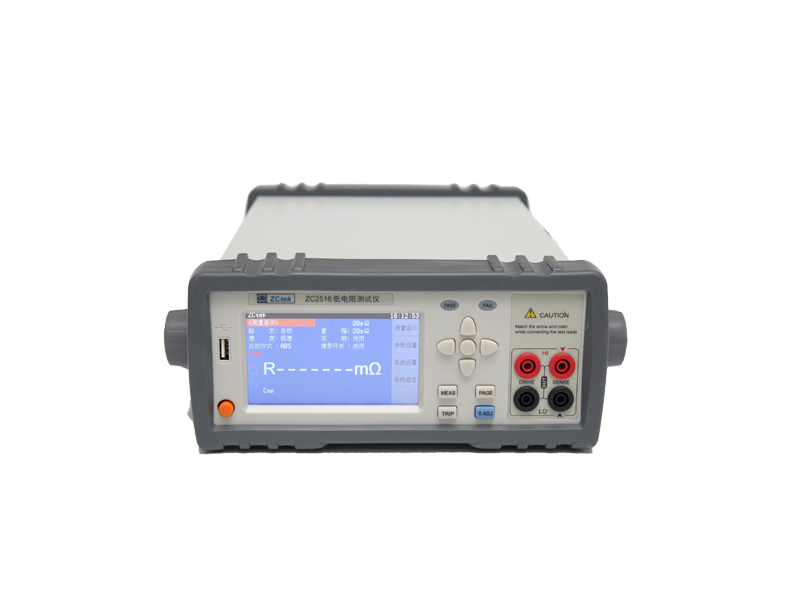

ZC2516系列智能低電阻測試儀專用于測試各種電阻，帶觸摸功能的 24 位色 4.3 英寸彩色液晶屏，操作簡單，測試速度快，適用于各種電阻設計、檢驗、質量控制和生產測試。本機附加三檔分選功能。在分選狀態時，可選擇顯示電阻值或百分比值，且可依設定值判斷電阻值的太大，太小或為良品。在儀器后面板同時有分選接口，使能該接口啟動信號，使儀器進行測量，測試結果同時由后面板該接口輸出，通過此信號接口使本儀器可接于元件機械處理設備而進行自動測試。

Consultation hotline:

0755-82895217

Advice Return

Summary
Model selection
Attachment
Download

簡要介紹

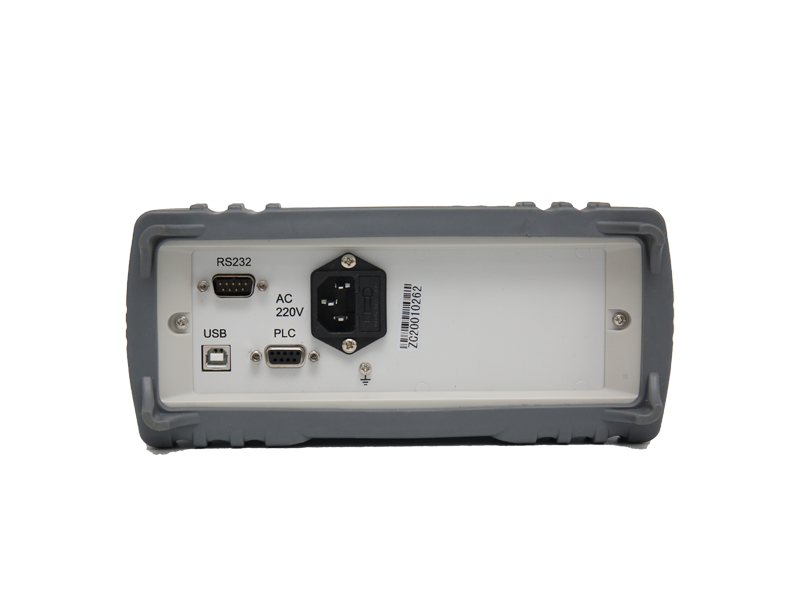

ZC2516系列智能低電阻測試儀專用于測試各種電阻，帶觸摸功能的 24 位色 4.3 英寸彩色液晶屏，操作簡單，測試速度快，適用于各種電阻設計、檢驗、質量控制和生產測試。本機附加三檔分選功能。在分選狀態時，可選擇顯示電阻值或百分比值，且可依設定值判斷電阻值的太大，太小或為良品。在儀器后面板同時有分選接口，使能該接口啟動信號，使儀器進行測量，測試結果同時由后面板該接口輸出，通過此信號接口使本儀器可接于元件機械處理設備而進行自動測試。另外，本機有 USB 接口和Handler口，面板功能可完全由電腦控制，測試結果亦可通過USB 接口或者USB接口送回電腦保存，或者數據直接存入 U 盤保存。

性能特點

基本精度：±0.05%±2 字
電阻小分辨率：1 uΩ
具有低電壓測試模式，有效保護被測件
兩種顯示方式：電阻值直讀或百分比值
分選功能：LOW，PASS，HIGH，Handler 及訊響輸出
測量速度：快速 20 次/秒，中速 10 次/秒，慢速 2.5 次/秒
USB 接口功能
U 盤接口功能
面板按鍵清零功能

技術指標

型號	ZC2516			ZC2516A			ZC2516B
顯示器	帶觸摸功能的 24 位色 4.3 英寸彩色液晶屏
讀數位數	4 ?位
測量范圍	1μΩ～2MΩ			10μΩ～200KΩ			1μΩ～20KΩ
電阻量程	電流	分辨率	精度 Rd%+字	電流	分辨率	精度 Rd%+字	電流	分辨率	精度 Rd%+字
20mΩ	1A	1μΩ	±0.2%±3	1A	1μΩ	無	1A	1μΩ	±0.2%±3
200mΩ	1A	10μΩ	±0.1%±3	1A	10μΩ	±0.1%±3	1A	10μΩ	±0.1%±3
2Ω	10mA	100μΩ	±0.05%±3	10mA	100μΩ	±0.05%±3	10mA	100μΩ	±0.05%±3
20Ω	10mA	1mΩ		10mA	1mΩ		10mA	1mΩ
200Ω	1mA	10mΩ		1mA	10mΩ		1mA	10mΩ
2KΩ	100μA	100mΩ		100μA	100mΩ		100μA	100mΩ
20KΩ	100μA	1Ω		100μA	1Ω		100μA	1Ω
200KΩ	10μA	10Ω		10μA	10Ω		10μA	10Ω	無
2MΩ	1μA	100Ω	±0.1%±3	1μA	100Ω	無	1μA	100Ω	無
開路電壓	＜1.0V：20mΩ、200mΩ、2Ω、20Ω ＜ 5V：200Ω、2KΩ、20KΩ、200KΩ、2MΩ
溫度系數	100ppm：20mΩ 50ppm：200mΩ、2Ω、20Ω、200Ω、2KΩ、20KΩ、200KΩ、2MΩ
工作模式	連續/單次
測試端配置	4 端（2 根電壓檢測端，2 根電流驅動端）
量程切換	自動/手動
測量速度	快速 20 次/秒，中速 10 次/秒，慢速 5 次/秒
環境	工作溫度：0～40℃，存儲溫度：-40℃～+75℃
工作濕度	0～75% R.H.
電源	220V/50Hz
觸發方式	內部、手動；外部、總線
比較判別
比較器				信號輸出　 HI/IN/LO 訊響　鳴叫模式：OFF， IN，HI/LO 極限設置方式　絕對值上/下限,百分比上下限+標稱值
分選				3檔，絕對值/百分比
接口配置				USB DEVICE、USB HOST、HANDLER
體積				270mm110mm370mm
凈重				4KG

注：環境條件：18℃～28℃，RH≤75%。
