| 一般技術指標 | |
|---|---|
| 任意電壓端子和接地之間的最高電壓 | 1000 V |
| 任意電流端子和接地之間的最高電壓 | 30 V |
| 安全性 | |
| 一般信息 | IEC 61010-1：污染等級 2 |
| 測量 | IEC 61010-2-030：CAT IV 600 V / CAT III 1000 V |
| 尺寸 | |
| 室外 | 148 mm x 187 mm x 23 mm（寬 x 高 x 深）（窗蓋打開時為 148 mm x 370 mm x 19 mm） |
| 內部 | 140 mm x 158 mm x Di（寬 x 高 x 深） Di = 58 - 面板門厚度 (mm) |
| 支持的電氣外殼 | |

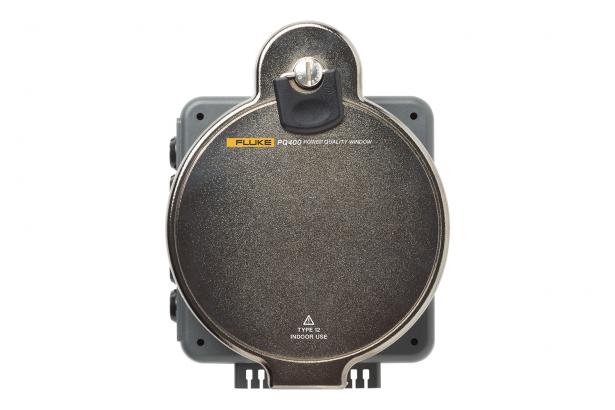

| 外殼 | UL 50/NEMA 環境等級為 1 類（PQ400 的窗蓋關閉時為 12 類） |
| 面板厚度 | 最大 3.5 mm (10 Ga.) |
| 環境 | |
| 工作/存放溫度 | -25 °C 至 60 °C（-13 °F 至 140 °F） |
| 濕度 | 10% - 90%（取決于溫度），依照 IEC 60721-3-3 Class 3K6（修訂版）標準：-25 °C - 35 °C：10 % - 90 %，50°C：最大 35 %；60°C：最大 23 % |
| 海拔 | |
| 工作 | 2000 m（高達 4000 m 時降額至 CAT II 1000 V，CAT III 600 V，CAT IV 300 V） |
| 存放 | 12,000 m |
| 防護等級 | |
| 額定等級 | IEC 60529：IP67（窗蓋關閉時），IP50（窗蓋打開且連接所有接頭時） |
| 振動 | IEC 60068-2-6，MIL-PRF28800F：2 級隨機振動 |
| 重量 | 2.1 kg (4.6 lb) |
| 電壓 | |
|---|---|
| 輸入 | |
| 輸入數量 | 5 路（A/L1、B/L2、C/L3、N 線和接地線） |
| 線規 | 實心/柔性：0.25 mm2 至 1.5 mm2（AWG 24 至 AWG 16） |
| 電壓 | 最大 1000 V |
| 保險絲 | 2 A 1000 V 1.5 A2s, 10 kA IR (A/L1, B/L2, C/L3, N) |
| 輸出 | |

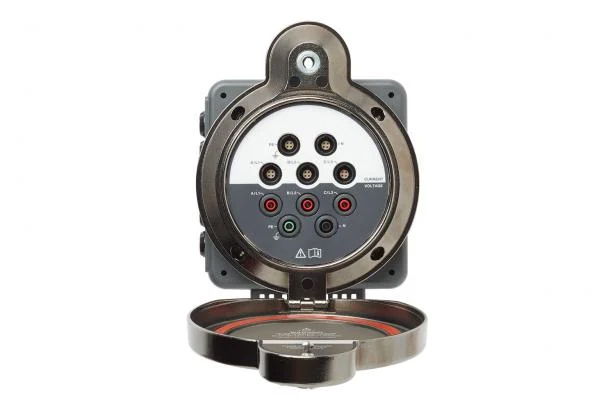

| 連接器 | 5 個 4 mm 安全端子，3 個紅色端子對應 A/L1、B/L2、C/L3 相線，1 個黑色端子對應 N 線，1 個綠色端子對應接地線 |
| 負載電流 | 最大 1 A rms |
| 當前 | |
|---|---|
| 輸入/輸出 | |

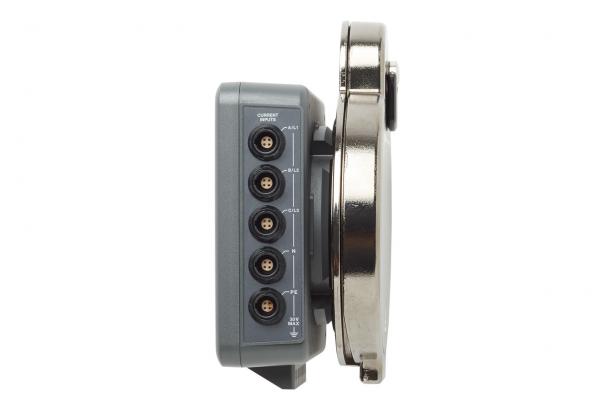

| 連接器 | 5 個 4 針圓形插孔，兼容 Fluke 354x FC、173x 和 174x 電源和電能記錄器（這些記錄器均可通過高達 500 V 的測量電壓供電） |
