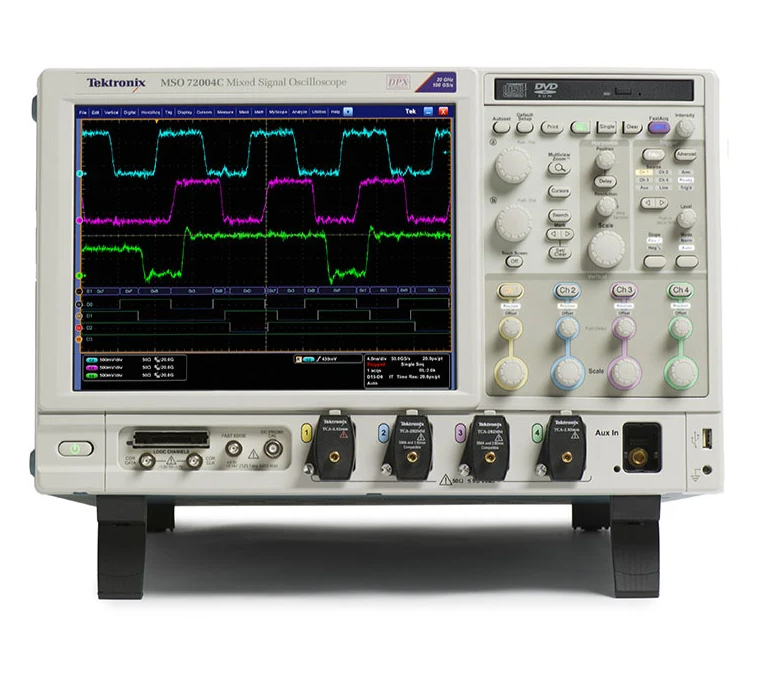

Tektronix泰克 MSO72504DX混合信號示波器

型號：MSO72504DX
品牌：泰克(Tektronix)
價格：￥
描述：工程師在整個設計過程中都需要依靠示波器，包括從原型機啟動到生產測試。MSO/DPO70000 系列示波器結合了非凡的信號采集性能和分析工具，擁有獨特的性能，能加速您的測量工作。主要性能指標 模擬寬帶高達 33 GHz，上升時間快達 9 ps。支持對最新的高速串行標準的測試 33 GHz 型號有 2 條通道提供真正的 33 GHz 實時模擬帶寬業

咨詢熱線:

0755-82895217

詢價預約返回列表

概述與特點
產品選型
附件與選件
文件下載

工程師在整個設計過程中都需要依靠示波器，包括從原型機啟動到生產測試。MSO/DPO70000 系列示波器結合了非凡的信號采集性能和分析工具，擁有獨特的性能，能加速您的測量工作。

主要性能指標

模擬寬帶高達 33 GHz，上升時間快達 9 ps。支持對新的高速串行標準的測試
33 GHz 型號有 2 條通道提供真正的 33 GHz 實時模擬帶寬
業界領先的采樣率和定時分辨率
- 在 2 個通道上提供了 100 GS/s（33、25、23、20、16 和 12.5 GHz 型號）
四通道同時使用性能
- 高達 23 GHz 帶寬
- 高達 50 GS/s 實時采樣率
- 使用 MultiView Zoom? 獲得高達 500 百萬樣點記錄長度，便于快速導航
- 快的波形捕獲速率，每個通道高為 >300000 wfms/s
16 個邏輯通道，為數字和模擬信號調試提供高達 80 ps 的定時分辨率（僅限 MSO70000 系列）
可利用獨有的 iCapture? 功能通過單探頭連接查看數字通道的模擬特點
6.25 Gb/s 實時串行觸發 – 保證指定的 NRZ 或 8b/10b 碼型第一次出現時觸發，以隔離碼型相關影響
應用支持涉及高速串行行業標準、寬帶射頻、電源系統和內存－實現標準規定認證、測試自動化和易用性

主要特點

卓越的信號完整性和出色的信噪比 – 觀察波形真實的表現
Pinpoint 觸發 – 大限度地減少采集故障信號所用的時間，高效排除故障，縮短調試時間
可視觸發 – 精確判定觸發，找到復雜波形中的獨特事件
搜索和標記 – 為感興趣的信號提供波形或串行總線碼型匹配和軟件觸發
自動串行分析選項，用于 PCI Express、8b/10b 編碼串行數據、I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、USB 2.0、HSIC、MIL-STD-1553B 以及 MIPI? C-PHY、D-PHY 和 M-PHY
P7700、P7600 和 P7500 三模探測系統 – 完美匹配的信號連接性能，包含校準探頭端部功能
P6780、P6750 和 P6717A 高性能 17 通道邏輯探頭，具有高達 2.5 GHz 的帶寬，能夠連接當前的快速數字信號（僅限 MSO70000 系列）

連接性

前面板和后面板都有 USB 2.0 接口便于數據存儲、打印和連接 USB 鍵盤
集成的 10/100 以太網接口用于網絡連接，視頻輸出接口用于將示波器顯示屏輸出到監視器或投影儀


標準附件

附件

071-2980-xx: 用戶手冊（在訂貨時請指明語言）
TCA-292MM（包括 4 個）: TekConnect? 轉 2.92 mm 適配器（C 型號）
TCA-292D（包括 4 個）: TekConnect? 轉 2.92 mm 適配器（DX 型號）
TCA-BNC: TekConnect? 轉 BNC 適配器
—: 附件袋
—: 前蓋
—: 鼠標（僅限 DX 型號）
—: 鍵盤（僅限 DX 型號）
—: 電源線（在訂貨時請指明電源插頭選件）
—: 防靜電腕帶
—: GPIB 編程人員參考手冊（在產品 SSD 上）
—: 性能驗證程序 PDF 文件
—: 可溯源的 NIST 校準證明
—: Z 540-1 一致性和 ISO9001 的校準證明
---: P6717A 通用邏輯探頭（MSO 型號）
---: 邏輯探頭相差校正夾具（MSO 型號）

儀器選件

記錄長度選件

選件	描述
選件5XL	擴展記錄長度 - 62.5 M/通道
選件10XL	擴展記錄長度 - 125M/通道
選件20XL	擴展記錄長度 - 250M/通道
選件50XL	擴展記錄長度 - 500M/通道
選件510XL	擴展記錄長度 - 125M/通道，適用于帶有選件 DSA 的 DPO
選件520XL	擴展記錄長度 - 250M/通道，適用于帶有選件 DSA 的 DPO
選件550XL	擴展記錄長度 - 500M/通道，適用于帶有選件 DSA 的 DPO DX 儀器

存儲選項

選件	描述
選件SSD	固態硬盤組件 -- 客戶可安裝的額外可移動硬盤，裝有 Microsoft Windows 10 操作系統、TekScope 和應用軟件

觸發和搜索選項

選件	描述
選件LT	波形極限測試
選件MTH	模板測試，包括硬件時鐘恢復
選件ST6G	8b/10b 串行協議觸發和解碼，高達 6.25Gb/s

高級分析選件

選件	描述
選件BRR	汽車以太網（100BASE-T1、1000BASE-T1）TekExpress 自動化合規性測試解決方案
選件CMENET3	TekExpress 以太網自動化 10/100/1000 BASE-T 解決方案
選件C-PHY	手動 C-PHY Essentials 發射機解決方案兼容所有 DPO/MSO70000SX 系列示波器。
選件DDRA	DDR 內存總線分析（需要 DJA）
選件DDR-LP4	LPDDR4 內存總線電氣驗證和分析示波器軟件
選件DDR5SYS	DDR5 系統級 Tx TekExpress 合規性測試/調試自動化軟件（需要 SDLA64、DJA、VET 選件）
選件DJA	抖動和眼圖分析工具 – 高級版 (DPOJET)
選件DJAN	DPOJET 噪聲、抖動和眼圖分析工具（需要DJA 選件）
選件DP12	DisplayPort 1.2 源端自動測試軟件
選件DP14	DisplayPort 1.4 源端自動測試軟件。兼容所有 DPO/MSO70000SX 系列示波器。
選件DPHY12	搭載 TekExpress Framework 的 MIPI D-PHY 1.2 Tx 測試自動化軟件
選件DSA	數字串行分析捆綁套件（包括 5XL、DJA、MTH、ST6G）
選件EARC21TX	用于 eARC Tx 測試的 HDMI2.1 高級分析和合規性軟件
選件EARC21RX	用于 eARC Rx 測試的 HDMI2.1 高級分析和合規性軟件
選件EDP	嵌入式 DisplayPort 1.3 Essentials
選件EDP14	嵌入式 Display Port 1.4 Essentials兼容所有 DPO/MSO70000SX 系列示波器。
選件ERRDT	高速串行標準錯幀率和誤碼率檢測器 (要求 ST6G)
選件FC-16G	光纖通道 - 16G DPOJET Essentials
選件HDM	用于 Tx 測試的 HDMI 2.0 高級分析和一致性軟件
選件HDM-DS	HDMI 2.0 接收機測試高級分析和一致性測試軟件，發射機測試升級選件軟件
選件HDM-DSM	HDMI 2.0 接收機測試高級分析和表征軟件
選件HD21	用于 Tx 測試的 HDMI 2.1 高級分析和一致性軟件
選件HD21DS	HDMI 2.1 接收機測試高級分析和一致性測試軟件
選件HD21DSM	HDMI 2.1 接收機測試高級分析和表征軟件
選件HSIC	HSIC Essentials – 電接口驗證和協議解碼解決方案(測量要求選配 DJA)
選件HT3	HDMI 1.4 一致性測試
選件HT3DS	HDMI 直接合成，適用于 HDMI 1.4 (要求 HT3)
選件LVDSTX	搭載 TekExpress Framework 的 LVDS Tx 測試自動化軟件。兼容所有 DPO/MSO70000C/DX 系列示波器。
選件MHD	MHL 高級分析和一致性測試軟件 (DPO 型號要求 DJA 和 2XL)
選件MHD3	MHL 3.0 高級分析和一致性測試軟件，適用于發射機、接收機、加密狗和電纜測試（需要 MHD 選件）
選件MOST	MOST Essentials- 電接口一致性測試和調試測試解決方案，適用于 MOST50 和 MOST150 (要求 DJA)
選件M-PHY	MIPI? M-PHY 發射機調試、檢定和一致性測試解決方案（需要 DJA 選件）
選件M-PHYTX	M-PHY 自動化發射機測試解決方案
選件M-PHYRX	M-PHY 自動接收器解決方案
選件NBASET	NBASE-T TekExpress 一致性和調試解決方案
選件PAM4	PAM4 發射機分析軟件（需要 33 GHZ 或更大帶寬的示波器）
選件PAM4-O	PAM4 光信號分析軟件（需要 33 GHZ 或更大帶寬的示波器）
選件PCE	PCI Express 僅 Gen1/2 DPOJet 測量軟件 [無 TekExpress]（需要 DJA 選件）
選件PCE3	PCI Express? Gen1、Gen 2 和 Gen 3 套件 TekExpress 合規性測試/調試自動化軟件（需要 DJA 選件）
選件PCE4	PCI Express? Gen4 TekExpress 合規性測試/調試自動化軟件（需要 DJA 選件）
選件PCE5	PCI Express? Gen5 基帶 TekExpress 合規性測試/調試自動化軟件（需要 DJA 選件）
選件PWR	功率測量和分析
選件QPI	QPI 1.1 自動測試軟件
選件SAS3	SAS-3 TX 一致性測試應用程序。兼容所有 DPO/MSO70000C/DX 系列示波器。
選件SAS3-TSG	SAS-3 自動 Tx 一致性測試應用程序。兼容所有 DPO/MSO70000C/DX 系列示波器。
選件SAS3-TSGW	SAS 發射機測量包括一套獲得許可的 WDP 測量兼容所有 DPO/MSO70000C/DX 系列示波器。
選件SAS4-TSG	SAS4 DPOJET Essentials
選件SATA-DHB	SATA TekExpress SATA 軟件捆綁套件（TSG 和 RSG，適用于主機或設備）。兼容所有 DPO/MSO70000C/DX 系列示波器。
選件SATA-RSG	SATA RSG/RMT TekExpress 接收機測試。兼容所有 DPO/MSO70000C/DX 系列示波器。
選件SATA-R-UP	TEKEXP 升級，SATA RSG/RMT TekExpress 接收機測試。兼容所有 DPO/MSO70000C/DX 系列示波器。
選件SATA-TSG	SATA PHY/TSG/OOB TekExpress 發射機測試。兼容所有 DPO/MSO70000C/DX 系列示波器。
選件SC	SignalCorrect 電纜和通道補償軟件
選件SDLA64	串行數據鏈路分析可視化工具
選件SFP-TX	SFP+一致性測試和調試解決方案 (要求選項DJA 選件）
選件SFP-WDP	SFP+一致性測試和調試解決方案 – WDP測量 (要求選項DJA 選件）
選件SR-810B	8b/10b 串行分析
選件SR-AERO	航空串行觸發和分析 (MIL-STD-1553B)
選件SR-AUTO	汽車串行觸發和分析 (CAN/LIN/FlexRay)
選件SR-COMP	計算機串行觸發和分析 (RS-232/422/485/UART)
選件SR-CUST	自定義串行分析開發包
選件SR-DPHY	MIPI D-PHY (DSI/CSI2) 串行分析
選件SR-EMBD	嵌入式串行觸發和分析（I2C、SPI）
選件SR-ENET	以太網串行分析（10BASE-T 和 100BASE-TX）
選件SR-PCIE	PCI Express 串行分析
選件SR-USB	USB 串行觸發和分析
選件SSIC	SSIC 協議解碼器。兼容所有 DPO/MSO70000SX 系列示波器。
選件SVA	AM/FM/PM 音頻信號分析（需要SVE 選件）
選件SVE	SignalVu? Essentials – 示波器矢量信號分析軟件
選件SVM	通用數字調制分析（需要SVE 選件）
選件SVO	通用 OFDM 分析（需要SVE 選件）
選件SVP	高級信號分析 (包括脈沖測量) (要求選項SVE 選件）
選件SVT	穩定時間、頻率和相位（需要SVE 選件）
選件SV23	WLAN 802.11a/b/g/j/p 測量（需要SVE 選件）
選件SV24	WLAN 802.11n測量應用 (要求選項SV23 選件）
選件SV25	WLAN 802.11ac測量應用 (要求選項SV24)
選件SV26	APCO P25 測量應用
選件SV27	SignalVu 藍牙基本 LE TX SIG 測量（需要SVE 選件）
選件SV28	SignalVu LTE 下行鏈路 RF測量（需要SVE 選件）
選件SV30	IEEE 802.11AD SC 寬帶波形分析（需要SVE 選件）
選件SWX-DP	DisplayPort 測試開關矩陣選件。兼容所有 DPO/MSO70000SX 系列示波器。
選件SWX-PCE	PCIE 開關矩陣 – 多路自動化
選件TBT-TX	Thunderbolt TX 一致性測試應用
選件USB2	USB 2.0 自動一致性測試應用程序。兼容所有 DPO/MSO70000C/DX 系列示波器。
選件USBPWR	USB 電源適配器/EPS 一致性自動測試解決方案。兼容所有 DPO/MSO70000C/DX 系列示波器。
選件USBSSP-TX	USB 3.1 自動 TX 一致性測試應用程序。兼容所有 DPO/MSO70000C/DX 系列示波器。
選件USB-TX	TekExpress 自動化 USB 3.0 解決方案。兼容所有 DPO/MSO70000C/DX 系列示波器。
選件USB-TX-UP	TEKEXP USB-TX 至 USB-TX 升級兼容所有 DPO/MSO70000C/DX 系列示波器。
選件VET	可視觸發和搜索
選件XGBT2	10GBASE-TekExpress 一致性測試和調試解決方案。兼容所有 DPO/MSO70000C/DX 系列示波器。
選件100G-TXE	IEEE-802.3bm：CAUI4 和 IEEE-802.3bj：KR4/CR4 100Gbps 發射機合規性測試（需要DJA 和 DJAN 選件）。
選件10G-KR	10GBASE-KR/KR4 一致性和調試解決方案
選件400G-TXE	IEEE-802.3bs/cd：50-400GAUI、50-200G-KR、50-200G-CR、OIF-CEI（VSR、MR、LR）電氣發射機合規性測試。（需要DJA、DJAN、PAM4、SDLA64 選件）
選件40G-CR4	40GBASE-CR4 調試和自動化一致性解決方案

浮動許可選項

浮動許可為管理泰克資產提供了另一種方式。浮動許可可以在所有 MSO/DPO70000、DPO7000 和 MSO/DPO5000 系列示波器之間簡便地移動許可密鑰啟動的選項。浮動許可適用于下列啟用許可密鑰的選項。

選件	描述
DPOFL-BRR	浮動許可；汽車以太網（100BASE-T1、1000BASE-T1）TekExpress 自動化合規性測試解決方案
DPOFL-CMENET3	TekExpress 以太網自動化 10/100/1000 BASE-T 解決方案
DPOFL-C-PHY	浮動許可；MIPI? C-PHY Essentials 發射機解決方案（需要 DJA 選件）。兼容所有 DPO/MSO70000SX 系列示波器。
DPOFL-C-PHYTX	浮動許可；MIPI? C-PHY TekExpress 3.0 發射機自動測試軟件（需要 DJA 選件）
DPOFL-DDR-LP4	浮動許可；LPDDR4 內存總線驗證和分析示波器軟件
DPOFL-DDRA	浮動許可；DDR 內存技術分析軟件包（需要 DJA 選件）
DPOFL-DDR5SYS	DDR5 系統級 Tx TekExpress 合規性測試/調試自動化軟件（需要 SDLA64、DJA、VET 選件）
DPOFL-DJA	浮動許可；高級抖動分析，用于 TekScope Anywhere; DPO/DSA/MSO70000C/D/DX; DPO7000C 或 DPO/MSO5000 示波器 (DPOJET)
DPOFL-DJAN	浮動許可；DPOJET 噪聲、抖動和眼圖分析工具（需要DJA 選件）
DPOFL-DP12	浮動許可；DisplayPort 1.2 自動測試軟件
DPOFL-DP14	浮動許可；DisplayPort 1.4 源端自動測試軟件兼容所有 DPO/MSO70000SX 系列示波器。
DPOFL-DPHY12	搭載 TekExpress Framework 的 MIPI D-PHY 1.2 Tx 測試自動化軟件
DPOFL-DSA	浮動許可；MSO 數字串行分析捆綁套件
DPOFL-DSPT	浮動許可；DisplayPort 發射機一致性測試軟件
DPOFL-EARC21TX	用于 eARC Tx 測試的 HDMI2.1 高級分析和合規性軟件
DPOFL-EARC21RX	用于 eARC Rx 測試的 HDMI2.1 高級分析和合規性軟件
DPOFL-EDP	浮動許可；嵌入式 Display Port Essentials
DPOFL-EDP14	浮動許可；嵌入式 Display Port 1.4 Essentials。兼容所有 DPO/MSO70000SX 系列示波器。
DPOFL-ERRDT	浮動許可；高速串行標準錯幀率和誤碼率檢測器（需要 ST6G 選件）
DPOFL-FC-16G	浮動許可；光纖通道 - 16G DPOJET Essentials
DPOFL-HDM	浮動許可；HDMI 2.0 TX 高級分析和一致性測試軟件
DPOFL-HDM-DS	浮動許可；HDMI 2.0 RX 高級分析和一致性測試軟件
DPOFL-HDM-DSM	浮動許可；HDMI 2.0 接收機測試高級分析和表征軟件
DPOFL-HD21	用于 Tx 測試的 HDMI 2.1 高級分析和一致性軟件
DPOFL-HD21DS	HDMI 2.1 接收機測試高級分析和一致性測試軟件
DPOFL-HD21DSM	HDMI 2.1 接收機測試高級分析和表征軟件
DPOFL-HSIC	浮動許可；HSIC Essentials – 電接口驗證和協議解碼解決方案（測量需要選配選件 DJA）
DPOFL-HT3	浮動許可；HDMI 1.4 合規性測試
DPOFL-HT3DS	浮動許可；HDMI 直接合成，適用于 HDMI 1.4（需要 HT3 選件）
DPOFL-LT	浮動許可；波形極限測試
DPOFL-LVDSTX	搭載 TekExpress Framework 的 LVDS Tx 測試自動化軟件。兼容所有 DPO/MSO70000C/DX 系列示波器。
DPOFL-M-PHY	浮動許可；MIPI? M-PHY Essentials
DPOFL-M-PHYRX	浮動許可；M-PHY 自動接收機解決方案（需要選件 ST6G 和 ERRDT）
DPOFL-M-PHYTX	浮動許可；M-PHY 自動發射機測試解決方案（需要 DJA 選件）
DPOFL-MHD	浮動許可；MHL 高級分析和一致性測試軟件
DPOFL-MOST	浮動許可；MOST Essentials（需要 DJA 選件）
DPOFL-MTH	浮動許可；模板測試及硬件時鐘恢復
DPOFL-MTM	浮動許可；通信模板測試
DPOFL-NBASET	浮動許可；TekExpress 自動 NBASET 解決方案
DPOFL-PAM4	浮動許可；PAM4 發射機分析軟件（需要 33 GHZ 或更大帶寬的示波器）
DPOFL-PAM4-O	浮動許可；PAM4 光信號分析軟件（需要 33 GHZ 或更大帶寬的示波器）
DPOFL-PCE	浮動許可；PCI Express? 僅 Gen1/2 DPOJET 測量軟件 - 沒有 TekExpress（需要 DJA 選件）
DPOFL-PCE3	浮動許可；PCI Express? Gen1、Gen 2 和 Gen 3 套件 TekExpress 合規性測試/調試自動化軟件（需要 DJA 選件）
DPOFL-PCE4	浮動許可；PCI Express? 僅 Gen4 TekExpress 合規性測試/調試自動化軟件（需要 DJA 選件）
DPOFL-PCE5	PCI Express? Gen5 基帶 TekExpress 合規性測試/調試自動化軟件（需要 DJA 選件）
DPOFL-PTD	浮動許可；串行協議觸發和解碼
DPOFL-PWR	浮動許可；功率測量和分析軟件
DPOFL-SAS3	浮動許可；SAS-3 TX 一致性測試應用（需要選件 DJA 和 2XL 或以上，僅適用于帶寬 ≥20 GHz 的型號）。兼容所有 DPO/MSO70000C/DX 系列示波器。
DPOFL-SAS3-TSG	浮動許可；SAS-3 自動 TX 一致性測試應用。兼容所有 DPO/MSO70000C/DX 系列示波器。
DPOFL-SAS3-TSGW	浮動許可；SAS-3 WDP 發射機測量。兼容所有 DPO/MSO70000C/DX 系列示波器。
DPOFL-SAS4-TSG	SAS4 DPOJET Essentials
DPOFL-SATA-DHB	浮動許可；SATA TekExpress SATA 軟件套件（TSG 和 RSG，適用于主機或設備）。兼容所有 DPO/MSO70000C/DX 系列示波器。
DPOFL-SATA-RSG	浮動許可；SATA RSG/RMT TekExpress 接收機測試。兼容所有 DPO/MSO70000C/DX 系列示波器。
DPOFL-SATA-R-UP	TEKEXP 升級，SATA RSG/RMT TekExpress 接收機測試。兼容所有 DPO/MSO70000C/DX 系列示波器。
DPOFL-SATA-TSG	浮動許可；SATA PHY/TSG/OOB TekExpress 發射機測試。兼容所有 DPO/MSO70000C/DX 系列示波器。
DPOFL-SC	浮動許可；SignalCorrect 電纜、通道和探頭補償軟件
DPOFL-SDLA64	浮動許可；串行數據鏈路分析
DPOFL-SFP-TX	浮動許可；以太網 SFP+/QSFP+ 一致性測試和調試解決方案（需要 DJA 選件）
DPOFL-SFP-WDP	浮動許可；以太網 SFP+/QSFP+ 一致性測試和調試解決方案（需要 DJA 選件）
DPOFL-SR-810B	浮動許可；8b/10b 串行分析
DPOFL-SR-AERO	浮動許可；航空串行觸發和分析 (MIL-STD-1553B)
DPOFL-SR-AUTO	浮動許可；汽車串行觸發和分析 (CAN/LIN/FlexRay)
DPOFL-SR-COMP	浮動許可；計算機串行觸發和分析 (RS-232/422/485/UART)
DPOFL-SR-DPHY	浮動許可；MIPI? D-PHY (DSI/CSI2) 串行分析
DPOFL-SR-EMBD	浮動許可；嵌入式串行觸發和分析 (I2C, SPI)
DPOFL-SR-ENET	浮動許可；以太網 串行分析 (10BASE-T 和 100BASE-TX)
DPOFL-SR-PCIE	浮動許可；PCI Express 串行分析（觸發需要選件 ST6G）
DPOFL-SR-USB	浮動許可；USB 串行觸發和分析
DPOFL-SSIC	浮動許可；SSIC 協議解碼器。兼容所有 DPO/MSO70000SX 系列示波器。
DPOFL-ST6G	浮動許可；8b/10b 串行協議觸發和解碼，最高 6.25 Gb/s
DPOFL-STU	浮動許可；從 3.125 Gb/s 升級到 6.25 Gb/s 8b/10b 串行協議觸發和解碼
DPOFL-SV23	浮動許可；WLAN 802.11a/b/g 測量（需要 SVE 選件）
DPOFL-SV24	浮動許可；WLAN 802.11n 測量（需要 SV23 選件）
DPOFL-SV25	浮動許可；WLAN 802.11ac 測量（需要 SV24 選件，僅適用于帶寬 ≥6 GHz 的型號）
DPOFL-SV26	浮動許可；APCO P25 測量應用（需要 SVE 選件）
DPOFL-SV27	浮動許可；SignalVu 藍牙基本 LE TX SIG 測量（需要 SVE 選件）
DPOFL-SV28	浮動許可；SignalVu LTE 下連 RF 測量（需要 SVE 選件）
DPOFL-SVA	浮動許可；AM/FM/PM/直接間頻分析（需要 SVE 選件）
DPOFL-SVE	浮動許可；SignalVu? Essentials – 矢量信號分析軟件
DPOFL-SVM	浮動許可；SignalVu? 通用調制分析（需要 SVE 選件）
DPOFL-SVO	浮動許可；通用 OFDM 分析（需要 SVE 選件）
DPOFL-SVP	浮動許可；SignalVu? 脈沖測量（需要 SVE 選件）
DPOFL-SVT	浮動許可；頻率和相位穩定時間測量（需要 SVE 選件）
DPOFL-SWX-DP	浮動許可；DisplayPort 測試用“開關矩陣”選件。兼容所有 DPO/MSO70000SX 系列示波器。
DPOFL-SWX-PCE	PCIE 開關矩陣 – 多路自動化
DPOFL-TBT-TX	浮動許可；Thunderbolt 發射機檢定、調試和一致性測試（需要選件 DJA 和選件 2XL 或以上，僅適用于帶寬 ≥16 GHz 的型號）
DPOFL-UHS-2	浮動許可；UHS-2 - UHS-II 主機和設備自動一致性測試和裕量測試解決方案 - 發射機和接收機（僅適用于帶寬 ≥6 GHz 的型號）
DPOFL-USB-TX	浮動許可；USB 3.0 自動 TX 一致性測試應用（需要 DJA 選件，僅適用于帶寬 ≥8 GHz 的型號）。兼容所有 DPO/MSO70000C/DX 系列示波器。
DPOFL-USB-TX-UP	浮動許可從 TEKEXP USB-TX（基于加密狗的許可）升級到 DPOFL-USB-TX。兼容所有 DPO/MSO70000C/DX 系列示波器。
DPOFL-USB2	浮動許可；USB 2.0 自動一致性測試應用。兼容所有 DPO/MSO70000C/DX 系列示波器。
DPOFL-USBPWR	浮動許可；USB 電源轉接頭/EPS 自動一致性測試解決方案（70000D 型號不支持）。兼容所有 DPO/MSO70000C/DX 系列示波器。
DPOFL-USBSSP-TX	浮動許可；USB 3.2 自動 TX 一致性測試應用。兼容所有 DPO/MSO70000C/DX 系列示波器。
DPOFL-USBSSP-UP	浮動許可從浮動 USB TX 升級到浮動 USB SSP TX
DPOFL-VET	浮動許可；可視觸發
DPOFL-XGBT2	浮動許可；TekExpress 自動 10GBASE-T 解決方案。兼容所有 DPO/MSO70000C/DX 系列示波器。
DPOFL-XL02	浮動許可；擴展記錄長度 – 31.25 M 樣點/通道
DPOFL-XL05	浮動許可；擴展記錄長度 – 62.5 M 樣點/通道
DPOFL-XL010	浮動許可；擴展記錄長度 – 125 M 樣點/通道
DPOFL-XL020	浮動許可；擴展記錄長度 – 250 M 樣點/通道（僅適用于帶寬 ≥12.5 GHz 的型號）
DPOFL-XL050	浮動許可；擴展記錄長度 – 每個通道 500 M 樣點，2 通道上 1G 樣點（僅 DX 型號）
DPOFL-10G-KR	浮動許可；10GBASE-KR/KR4 一致性測試和調試解決方案（需要選件 DJA 和 SR-CUST；僅適用于帶寬 ≥16 GHz 的型號）
DPOFL-100G-TXE	浮動許可；IEEE-802.3bm：CAUI4 和 IEEE-802.3bj：KR4/CR4 100 Gbps 發射機合規性（需要 DJA 選件）
DPOFL-40G-CR4	浮動許可；40GBASE-CR4 Debug 和自動一致性測試解決方案
DPOFL-400G-TXE	浮動許可；IEEE-802.3bs/cd：50-400GAUI：50-200G-KR：50-200G-CR：OIF-CEI (VSR:MR:LR) 電氣發射機合規性。（需要DJA、DJAN、PAM4、SDLA64 選件）

文件名	下載

上一條：Tektronix泰克 DPS77004SX ATI 高性能示波器

下一條：Tektronix泰克 MSO71604C混合信號示波器
