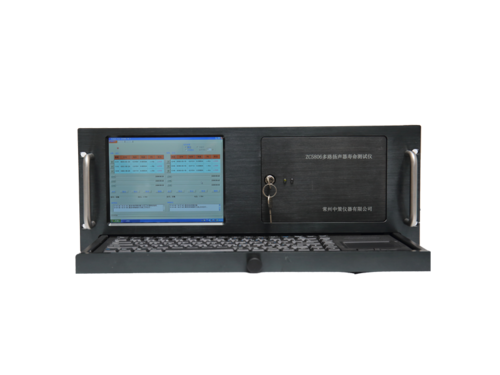

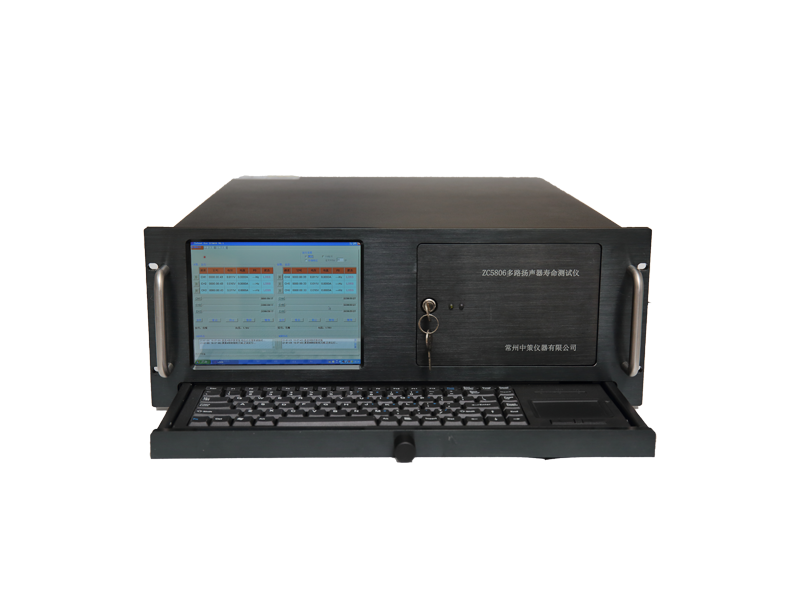

ZC5806多路揚聲器壽命測試儀作為原ZC1681BD-10系列的升級款，將原先的MCU控制改為了工控機，為實現即時通信，遠程操控等智能化操作提供了基礎。這是一款多通道、多功能功率實驗設備。用戶可以將測試信號存入電腦，經由專業聲卡播放，其穩定性大大提升；保證功率放大后的信號各參數與原信號能保持一致。每一路輸出都有單獨的測量系統，能實現測量每一路的實際電壓，電流，F(xiàn)0,直流電阻，溫升，產品狀態等數據。本產品的大亮點在于數據的存儲與處理，以及可視化圖形界面，更方便直觀的顯示當前的狀態，保存各項數據齊全，便于試驗后對產品的分析。
適用于大功率汽車?yán)鹊?Ω/32W，4Ω/50W
信號源：內置正弦波發生器和掃頻控制器，可存入各種格式的音頻文件;
兩組電壓可任意設置6路同時監測，自動記錄并顯示電壓/電流/DCR/溫升/試驗時間和狀態;
測試電壓自動校正，精度可達≤1%，顯示0.001V;
面板8寸液晶，顯示內容更豐富，字體更大，方便觀察;
接口：前面板信號數據輸入接口(USB)，后面板USB、LAN網絡口;
溫升測量范圍：0~200℃，測量精度≤5%±1℃;
支持多種工作模式：連續、間隙、調試。其中小間歇支持0.5s，并仍能精準測量電壓。
|
型號 |
ZC5806 |
|
|
大可接入路數 |
6路,分兩組,通道1~3為一組,通道4~6為另一組,各組試驗參數(包括信號類型)可獨立設置。每通道電壓可自動校正。 |
|
|
老化試驗時間 |
0000:00:00~9999:59:59，大為9999h，可任意設定 |
|
|
監測方式 |
6路同時監控，自動記錄并顯示。 |
|
|
狀態判斷 |
開路,短路或阻抗過低、過壓、過流 |
|
|
故障警告 |
屏幕上顯示有故障通道位置。 |
|
|
人機界面 |
工控機控制,鍵鼠輸入 |
|
|
正弦波信號發生器 |
內置正弦波發生器 |
|
|
測試頻率范圍 |
20Hz ～ 20KHz |
|
|
頻率準確度 |
±0.05% |
|
|
頻率穩定性 |
優于60ppm |
|
|
總諧波失真（THD） |
≤0.5% @ 1w，1k正弦 |
|
|
可選擇掃頻功能 |
線性﹑對數 |
|
|
音頻節目信號源 |
||
|
播放格式 |
MP3、WMA、WAV等(通過播放器也可flac等格式) |
|
|
功率放大器 |
||
|
每路大輸出功率 |
4Ω/50W |
|
|
大總輸出功率 |
400W |
|
|
頻率響應 |
20Hz~20,000Hz（±0.25dB） |
|
|
負載阻抗 |
2Ω~120Ω |
|
|
大測試電流 |
≤5A |
|
|
輸出電壓可調節范圍 |
0.100V~20V(調節精度為0.001V) |
|
|
儀器接口 |
USB和網絡接口 |
|
|
新增功能 |
||
|
電壓自動校正 |
精度≤2% |
|
|
真有效值測量電壓 |
精度≤2% |
|
|
溫升測量 |
------ |
|
|
音圈DCR電阻測量 |
精度≤0.5%（1Ω~40Ω） |
|
|
F0測試范圍 |
20Hz~20kHz |
|
|
高品質音源輸出 |
聲卡播放音源 |
|
|
實時參數存儲 |
實時電壓，電流，阻值，溫度（txt格式快1s保存一次整組數據，excel格式快6s保存一次整組數據） |
|
|
預留功能 |
||
|
濾波器 |
20Hz~20kHz可調帶通濾波 |
|
|
外觀尺寸 |
450mm*190mm*570mm |
|
|
凈重 |
20Kg |
|
|
型號 |
ZC5806 |
|
|
最大可接入路數 |
6路,分兩組,通道1~3為一組,通道4~6為另一組,各組試驗參數(包括信號類型)可獨立設置。每通道電壓可自動校正。 |
|
|
老化試驗時間 |
0000:00:00~9999:59:59，最大為9999h，可任意設定 |
|
|
監測方式 |
6路同時監控，自動記錄并顯示。 |
|
|
狀態判斷 |
開路,短路或阻抗過低、過壓、過流 |
|
|
故障警告 |
屏幕上顯示有故障通道位置。 |
|
|
人機界面 |
工控機控制,鍵鼠輸入 |
|
|
正弦波信號發生器 |
內置正弦波發生器 |
|
|
測試頻率范圍 |
20Hz ～ 20KHz |
|
|
頻率準確度 |
±0.05% |
|
|
頻率穩定性 |
優于60ppm |
|
|
總諧波失真（THD） |
≤0.5% @ 1w，1k正弦 |
|
|
可選擇掃頻功能 |
線性﹑對數 |
|
|
音頻節目信號源 |
||
|
播放格式 |
MP3、WMA、WAV等(通過播放器也可flac等格式) |
|
|
功率放大器 |
||
|
每路最大輸出功率 |
4Ω/50W |
|
|
最大總輸出功率 |
400W |
|
|
頻率響應 |
20Hz~20,000Hz（±0.25dB） |
|
|
負載阻抗 |
2Ω~120Ω |
|
|
最大測試電流 |
≤5A |
|
|
輸出電壓可調節范圍 |
0.100V~20V(調節精度為0.001V) |
|
|
儀器接口 |
USB和網絡接口 |
|
|
新增功能 |
||
|
電壓自動校正 |
精度≤2% |
|
|
真有效值測量電壓 |
精度≤2% |
|
|
溫升測量 |
------ |
|
|
音圈DCR電阻測量 |
精度≤0.5%（1Ω~40Ω） |
|
|
F0測試范圍 |
20Hz~20kHz |
|
|
高品質音源輸出 |
聲卡播放音源 |
|
|
實時參數存儲 |
實時電壓，電流，阻值，溫度（txt格式最快1s保存一次整組數據，excel格式最快6s保存一次整組數據） |
|
|
預留功能 |
||
|
濾波器 |
20Hz~20kHz可調帶通濾波 |
|
|
外觀尺寸 |
450mm*190mm*570mm |
|
|
凈重 |
20Kg |
|
